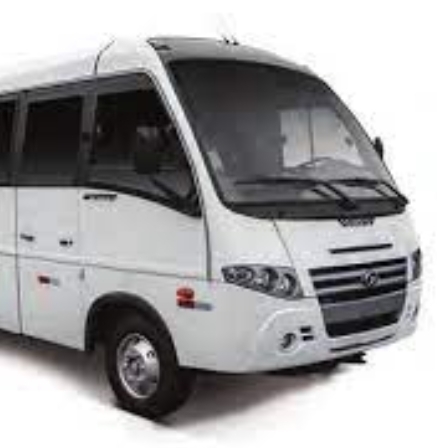

Esquema Agrale MA8.7/MA9.6 Motor Cummins ISF 3.8l Euro V - Sistema SCR Bosch

Linha Chassi Agrale MA8.7/MA9.6

35 paginas

2015 adiante

Circuito Pág

Anexo A – Denominação dos Chicotes e Cabos do Veiculo .............. 3

Anexo B – Numeração e Função dos Cabos ..................................... 4

Anexo C – Tabela de Fusíveis ............................................................ 5

Anexo D – Esperas Disponíveis para Carroceria ............................... 6

Anexo E – Diagrama Explicativo ........................................................ 7

Anexo F – Denominação dos Fios ...................................................... 8

Circuito de Ignição, Partida e Alternador ............................................ 9

Circuito do Limpador e Lavador do Pára-Brisa .................................. 10

Circuito dos Faróis .............................................................................. 11

Circuito de Iluminação e Lanternas .................................................... 12

Circuito das Luzes Direcionais e de Emergência ............................... 13

Circuito das Luzes do Ré e Freio de Serviço...................................... 14

Circuito dos Faróis de Neblina ............................................................ 15

Circuito da Buzina, Acendedor de Cigarros e aviso sonoro baixa

pressão ar (exclusivo MA8.7 / 9.6 versões Colômbia)........................ 16

Circuito da Ventilação Forçada ........................................................... 17

Circuito dos Sensores e Interruptores Gerais ..................................... 18

Circuito do Cluster .............................................................................. 19

Circuito do Tacógrafo ......................................................................... 20

Circuito de Esperas da Central Elétrica ............................................ 21

Circuito de Alimentação do Sistema de Injeção Eletrônica ................ 22

Circuito do Acelerador Eletrônico ....................................................... 23

Circuito do Freio Motor e de Serviço .................................................. 24

Circuito do Acelerador Manual e Piloto Automático ........................... 25

Circuito de Bloqueio do Acelerador .................................................... 26

Circuito do Sensor de Água no Combustível e Temperatura do Ar

de Admissão ....................................................................................... 27

Circuito dos Sensores de Temperatura dos Gases de Exaustão ....... 28

Circuito dos Sensores do Motor.......................................................... 29

Circuito dos Bicos Injetores, Atuador Bomba de Alta Pressão e

Bateria de RTC ................................................................................... 30

Circuito de Alimentação do Sistema de Pós-tratamento e Sensor de

Gases de Escape ............................................................................... 31

Circuito dos Sensores e Atuadores do Sistema de Pós-tratamento e

Tanque de Uréia ................................................................................. 32

Circuito de Alimentação do Sistema de Freios ABS .......................... 33

Circuito dos Sensores e Atuadores do Sistema de Freios ABS ........ 34

Circuito do Barramento de Comunicação CAN J1939 ....................... 35
