MANUAL DE SERVIÇO REPAROS Escavadeira Case CX160B CX 160 B português
LEIA O ANUNCIO
EMITIDO NO ANO DE 2008.
894 PÁGINAS
CONTEÚDO:
GERAL
Segurança, informações e torques
Especificações
MOTOR
NOTA: Para reparos no motor, consulte o manual de serviço do motor. *( NÃO INCLUÍDO)
SISTEMA DE COMBUSTÍVEL
Tanque de combustível
NOTA: Para reparos no sistema de combustível, consulte o manual de serviço do motor. *( NÃO INCLUÍDO)
SISTEMA ELÉTRICO
Sistema elétrico e
Diagnóstico de falhas:
-Lista de códigos de falha para diagnóstico da unidade principal
1) Falhas elétricas (entrada) [7000-7199]
2) Falhas elétricas (saída) [7200-7399]
3) Falhas mecânicas [7400-7599]
4) Falha de comunicação [7600-7799]
Código de falha para diagnóstico (exibição do monitor)
De 0087 a 2106 ( Não sequenciais)

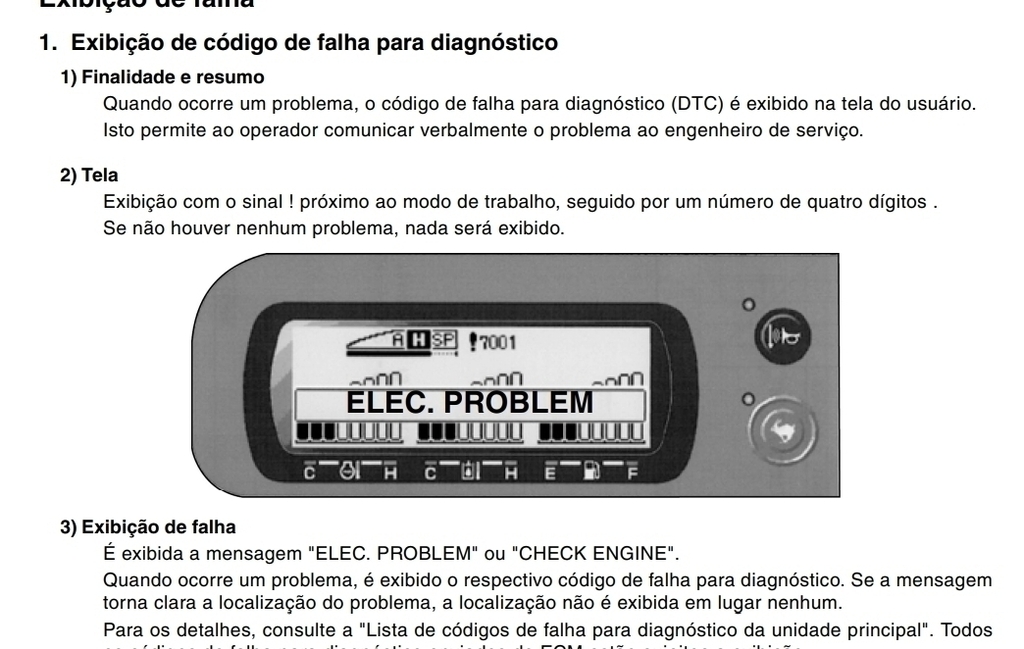

Veja na última foto do anúncio como é a exibição do código com principais sintomas e possível causa.

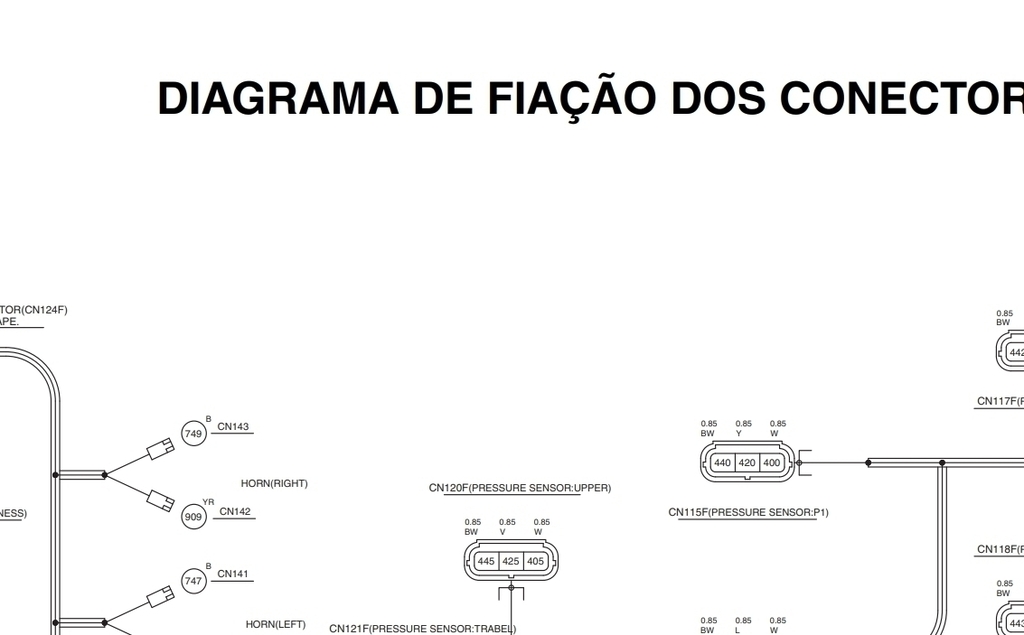

Sistema elétrico - Diagramas
ESTRUTURA INFERIOR
Esteira
Roletes inferiores e superiores
Roda motriz
Roda tensora
TRANSMISSÃO
Motor de translação e redutor final - remoção e instalação
Motor de translação e redutor final - desmontagem e montagem
Redutor de giro - remoção e instalação
Redutor de giro - remoção e instalação
SISTEMA HIDRÁULICO - ESTRUTURA INFERIOR ( NÃO INCLUÍDO)
SISTEMA HIDRÁULICO - ESTRUTURA SUPERIOR
Despressurização e descontaminação do sistema hidráulico 8000
Especificações, diagnóstico de falhas, pressões
Reservatório hidráulico
Cilindros
União rotativa hidráulica
Blocos de função de pilotagem
Motor de giro - remoção e instalação
Bomba hidráulica principal
Válvula de controle
Alavancas de controle
Pedais de controle
Válvula de controle de amortecimento
Motor de giro - desmontagem e montagem
Esquemas hidráulicos
Componentes hidráulicos
ESTRUTURA SUPERIOR
Estrutura superior, estrutura giratória e contra-peso
Caçamba, braço e lança
Banco do operador
Cabine
Ar condicionado
Esquemas elétrico e hidráulico
